光伏系统

一、光伏支架的定义和基本原理

光伏支架，又称为太阳能电池板支架，是指用于安装、支撑太阳能电池板的专用支架。它与传统支架的区别在于，光伏支架需要根据太阳能电池板的尺寸和形状进行定制化设计，以满足不同环境下的安装需求。光伏支架通过固定在地面、屋顶或其他结构上，使太阳能电池板保持一定的倾斜角度，以最大限度地接收太阳辐射。

二、光伏支架的分类和应用场景

光伏支架主要包括立柱、主梁、檩条、焊接件、基础等组成部分。目前，市场上常见的光伏支架按照材质来分主要有三种类型：混凝土支架、钢制支架和铝合金支架。这些光伏系统使用的支架材料通常取决于气候，例如，在沿海地区建设光伏系统时，所有结构部件均应由镀锌钢或铝制成，因为这类材料具有很高的耐腐蚀性。其中，铝合金支架因其轻质、耐腐蚀、易安装等特点，成为了光伏支架市场的热门产品之一。

根据后期是否可以自由调节支架角度可分为固定支架和跟踪支架。其中，固定支架又可进一步细分为固定支架与固定可调支架，跟踪支架则可进一步细分为单轴跟踪支架与双轴跟踪支架。目前，在中国占据主流地位的是固定支架，跟踪支架在海外市场渗透率较高。

根据光伏支架的应用场景，又可以分为地面支架、屋顶支架和悬挂支架三大类。

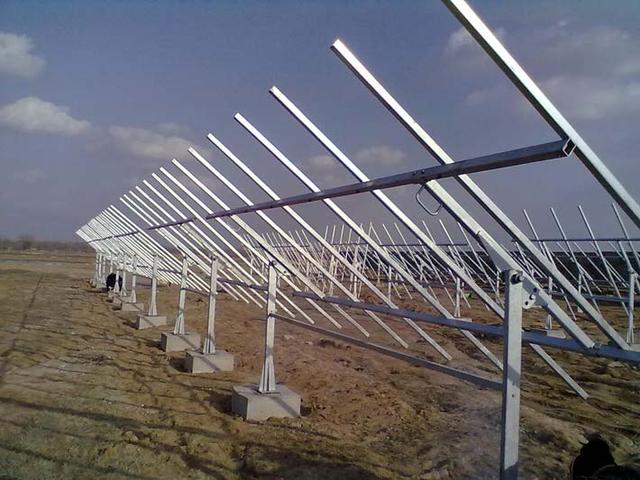

地面支架

（1）地面支架

这种支架将太阳能电池板直接安装在地面上，通过特殊设计实现地面与支架的一体化。适用于平坦地区，大型太阳能光伏发电站和建筑物等场所，能够承受大风、大雨等恶劣气候条件，广泛应用于农业、工业园区等场景，以及林地、草原等自然空间。

地面支架根据其结构又可以分为地埋式光伏支架和直立式光伏支架两类。地埋式光伏支架适用于大型太阳能光伏发电站等场所，直立式光伏支架则适用于地形起伏不大的地区，如荒漠、山区等。

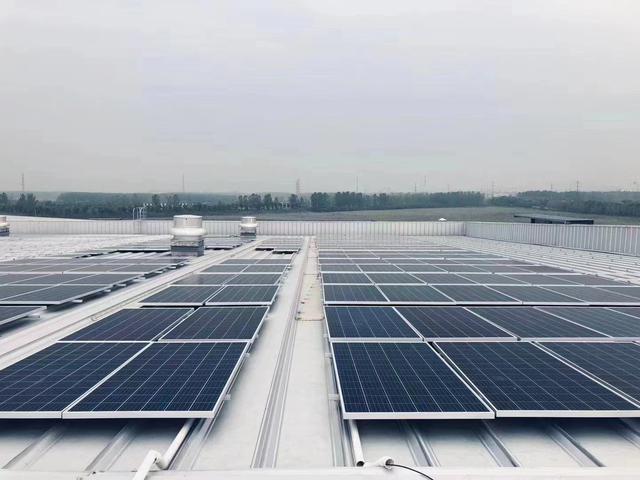

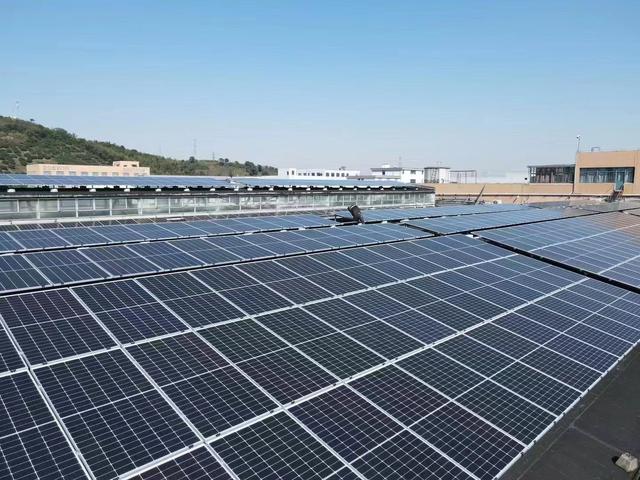

屋顶支架

（2）屋顶支架

适用于住宅、商业建筑等场所，能够将太阳能光伏组件安装在屋顶上，不占用地面空间。

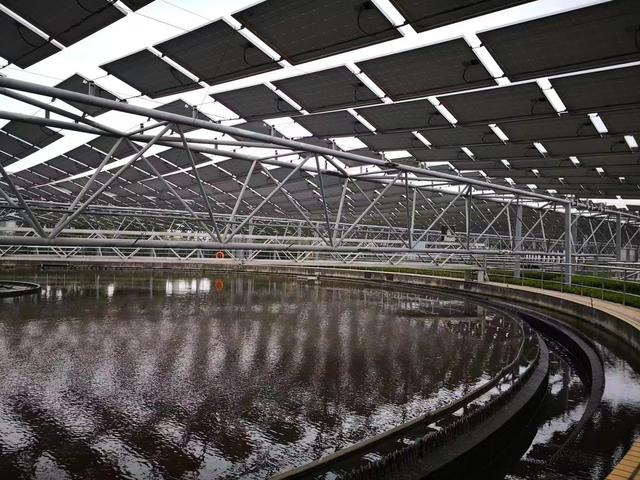

（3）悬挂支架

这种支架将太阳能电池板悬挂在高空中的钢丝绳或支架上，以实现最大程度的阳光照射。悬挂式光伏支架适用于城市建筑、桥梁等城市空间，适用于建筑物外墙、阳台等场所，能够将太阳能光伏组件悬挂在建筑物外墙上，不占用地面空间。

悬挂支架
